在高層建筑、大型公共建筑和地鐵車站等工程中，勁性結構（型鋼混凝土結構）憑借承載力高、剛度大、抗震性能好等優勢，正成為設計院的首選方案。然而，這類結構最棘手的環節，往往出現在混凝土梁與型鋼柱的節點處——鋼筋怎么與鋼柱可靠連接？傳統做法是在鋼柱翼緣上開孔穿筋，但這不僅削弱鋼柱有效截面，還需額外補強，工序繁雜且成本高昂；當鋼筋密集時，現場安裝更是難上加難。可焊型直螺紋鋼筋套筒的登場，恰到好處地化解了這一矛盾。

一、可焊型鋼筋套筒：一座“焊接”與“螺紋”的力學橋梁

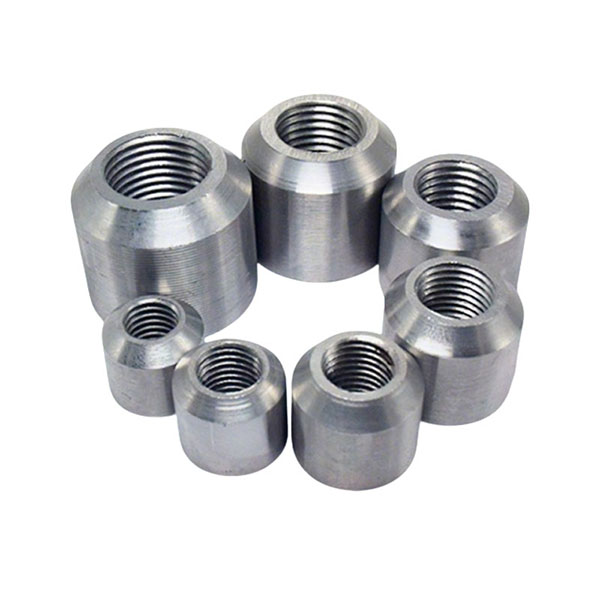

顧名思義，可焊型鋼筋套筒是一種兼具焊接和螺紋連接雙重功能的專用連接件。它的外形看似與普通直螺紋套筒相似，實則暗藏玄機——一端可牢固焊接在鋼柱或鋼梁表面，另一端則通過精密內螺紋與已滾軋直螺紋的鋼筋實現旋合連接。施工時，持證焊工將套筒按設計位置焊接于型鋼柱翼緣板上，隨后將預制好外螺紋的鋼筋旋入套筒內，擰緊至規定扭矩，即可完成鋼與砼之間的力流傳遞。焊縫承擔剪力與彎矩，螺紋則保證鋼筋的軸向拉壓傳力，兩者協同工作，確保節點安全。

在勁性結構體系中，可焊型套筒解決了“鋼筋無法貫穿鋼柱”的固有難題，避免了現場開孔、補焊、截?cái)嗟榷巫鳂I(yè)，大幅提高了施工效率與質量可控性。目前，它已被廣泛應用于超高層轉換層、大型商業綜合體、核電站安全殼、橋梁墩柱等對節點性能要求極高的工程場景。

二、可焊型直螺紋套筒 vs 普通直螺紋套筒：三個核心差異

許多采購人員和現場施工員常誤將可焊型直螺紋套筒等同于普通的直螺紋套筒，二者雖外觀相近，但在材質、工藝和用途上存在本質區別，混用將帶來嚴重安全隱患。

差異一：材質等級不同：普通直螺紋套筒多采用45號優質碳素結構鋼（含碳量約0.42%~0.5%），焊接時易產生淬硬組織和冷裂紋，可焊性較差。而可焊型套筒為適應焊接熱循環，選用20Cr合金鋼或經特殊處理的45號鋼，含碳量控制在0.2%左右，并添加鉻元素提高韌性和抗回火脆性，保證焊接熱影響區性能不顯著下降。

差異二：端口結構有別：可焊型套筒與鋼柱接觸的一端加工有45°倒角，該倒角便于焊條或焊絲均勻施焊，形成飽滿的角焊縫，確保熔深和焊縫強度。普通直螺紋套筒兩端均為平口，沒有倒角設計，若強行施焊，焊腳尺寸不足、未熔合等缺陷極易發生。

差異三：功能定位迥異：普通直螺紋套筒專用于兩根鋼筋之間的對接連接（鋼筋對鋼筋）；而可焊型套筒專用于鋼筋與鋼構件之間的連接（鋼筋對鋼結構）。一個負責“鋼筋接力”，一個負責“鋼砼握手”，定位截然不同。

三、施工全流程把控：從定位到檢驗，步步為營

可焊型套筒的施工質量直接決定結構是否安全，每一個環節都必須嚴格執行技術規程。

① 精準定位與點焊固定 施工前，采用專用定位工裝確定套筒在鋼柱上的平面位置和標高，確保與梁鋼筋軸線對齊。然后將套筒大倒角端緊密貼近鋼柱表面，留設約2mm間隙（用于容納焊接收縮），對稱點焊2~3點臨時固定。點焊電流不宜過大，避免燒傷套筒內螺紋。

② 滿焊作業與焊縫檢查：沿鋼筋套筒倒角邊緣施焊一周，焊縫厚度和長度須滿足設計圖紙要求。焊接工藝可采用手工電弧焊，焊條型號應選用低氫型焊條。焊縫成型后應平整、光滑，不得存在氣孔、夾渣、未熔合、裂紋、弧坑或焊瘤等外觀缺陷。在任意25mm長度內，焊縫表面高低差不得大于2mm。

④ 檢驗批劃分與外觀質量驗收：按規范，同一施工條件、同一批材料、同一規格的接頭，以連續生產500個為一個檢驗批。每批隨機抽取15%且不少于10個接頭進行外觀質量檢查，合格率須達到95%以上，否則應擴大雙倍數量復檢。

⑤ 力學性能見證檢驗：可焊型套筒的焊接接頭必須滿足《鋼筋機械連接技術規程》JGJ 107中I級接頭的力學性能要求，即抗拉強度不小于被連接鋼筋實際抗拉強度或標準抗拉強度的1.1倍。現場應按檢驗批做抗拉強度試驗，試驗結果不合格時，需全數檢查并返工處理。

四、采購人員必須掌握的選型與驗收要點

作為采購或物資管理人員，在選購可焊型鋼筋套筒時，請重點核查以下五項內容，避免因“低價中標”而犧牲質量。

① 規格匹配性： 套筒規格必須與所連接的鋼筋直徑一致，常規供應范圍覆蓋Φ12～Φ50mm，對應各直徑需有獨立的產品型號。采購時需明確鋼筋牌號（如HRB400E、HRB500E）及其屈服強度標準值，以確保套筒能夠使用。

② 材質與工藝文件： 要求鋼筋套筒廠家提供套筒的材質證明書，注明所用牌號（20Cr或45號鋼），并附化學成分分析報告和力學性能復驗報告。原材料須符合GB/T 699《優質碳素結構鋼》的規定。

③ 型式檢驗報告：關鍵憑證 按JGJ 107規定，套筒產品應每4年進行一次型式檢驗，以驗證其在各種規格下的抗拉強度、變形性能及疲勞性能（如有要求）。驗收時，必須核查報告是否在有效期內，且覆蓋本次采購的全部鋼筋直徑規格。

④ 防銹處理與包裝：鋼筋套筒出廠前應進行防銹處理，避免油污影響焊接質量和螺紋摩擦力。包裝應牢固，螺紋端部佩戴保護帽，防止運輸中磕碰損傷。

五、參考的行業標準（常用規范清單）

以下是采購、施工及驗收過程中必須遵循的主要標準：

JGJ 107-2016《鋼筋機械連接技術規程》

JG/T 163-2013《鋼筋機械連接用套筒》

GB/T 699《優質碳素結構鋼》

?常見問題問答

Q1：可焊型套筒與普通直螺紋套筒能否臨時互換使用？ 絕對不行。可焊接套筒有45度倒角工藝，普通鋼筋套筒是沒有的，

Q2：可焊型套筒的焊縫是否需要進行無損檢測？ 依據設計文件及工程等級確定。一般房屋建筑按外觀檢驗即可；對于重要結構、超高層轉換層或抗震等級為一級的節點，設計常要求進行磁粉或超聲波探傷檢測，以發現內部缺陷。

Q3：采購驗收時最容易被忽略的硬性條件是什么？ 型式檢驗報告的覆蓋范圍。許多鋼筋套筒廠家僅提供一份通用報告，但未覆蓋你所需的大直徑規格。需逐項核對報告中的“試件鋼筋直徑”一欄，確保與你采購的規格一一對應。同時檢查報告出具時間是否在4年有效期內。

Q：除勁性鋼柱外，可焊型套筒還能用在哪些場景？ 它同樣適用于鋼梁翼緣上接筋、鋼板上預埋鋼筋、鋼管混凝土柱的橫隔板連接，以及既有鋼結構加固改造時新增鋼筋錨固等工況，凡涉及“鋼筋-鋼構件”焊接傳力的場景均可采用。
